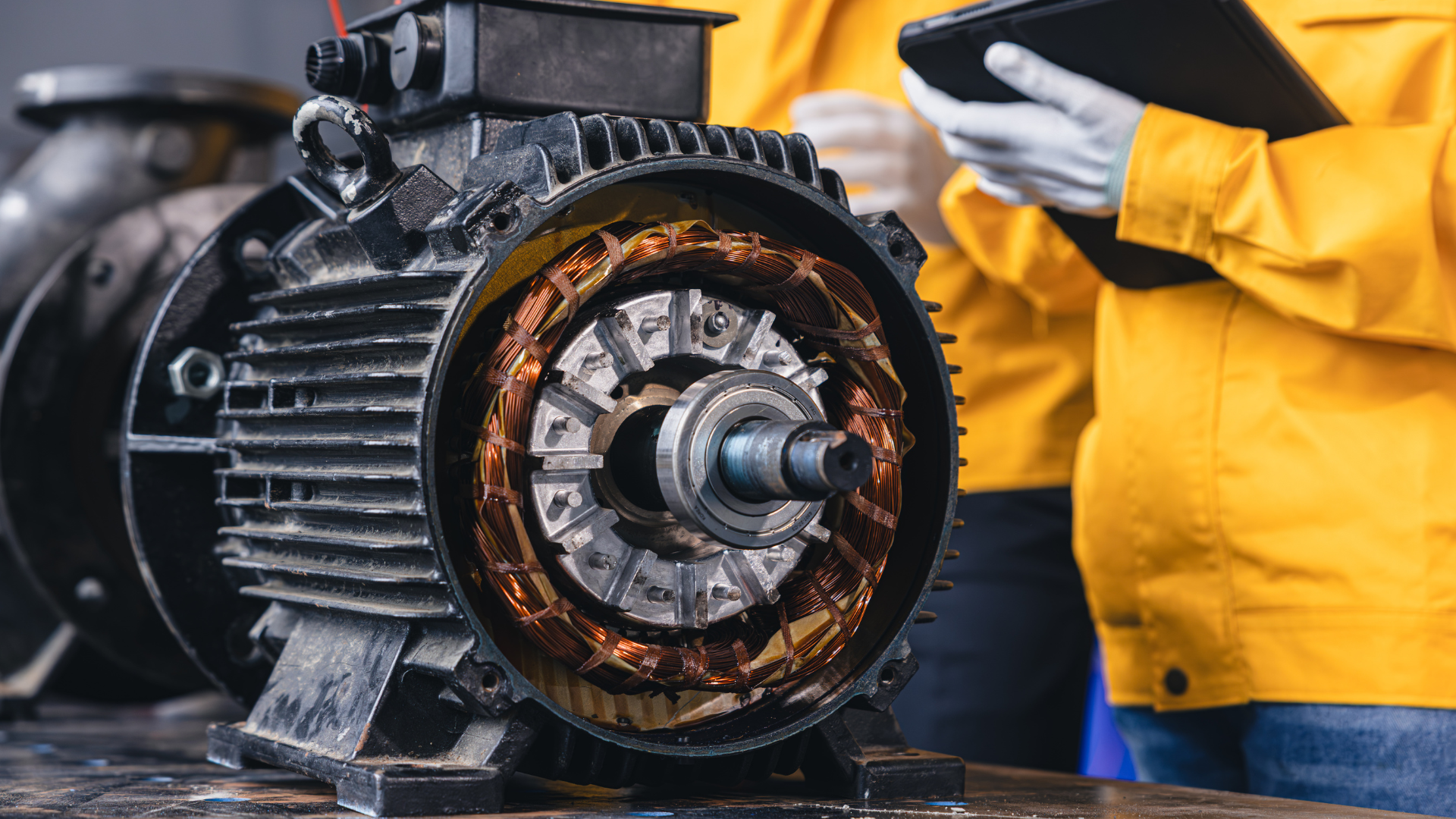

En el panorama industrial actual, donde la disponibilidad operacional condiciona la rentabilidad financiera de la planta, el estator representa el componente estacionario más crítico y vulnerable de cualquier máquina rotativa trifásica o monofásica. Estadísticamente, más del 35 % al 40 % de las averías totales en motores eléctricos tienen su origen directo en una degradación dieléctrica, térmica o mecánica alojada en el paquete de bobinas del estator.
Comprender la ontología de estos fallos, sus indicadores tempranos y los protocolos preventivos de alta gama permite a los directores de producción y jefes de mantenimiento alargar la vida útil de sus activos, minimizando los costes por paradas no programadas. En Bobinados Castel, desglosamos las principales causas de fallo en estatores y las soluciones de ingeniería para mitigarlas.
Clasificación anatómica de las averías en el estator
Las averías en el estator no ocurren de forma espontánea; son el resultado de un proceso acumulativo de estrés electromagnético, térmico, mecánico y ambiental (conocido como modelo de degradación TEAM). A continuación, analizamos las tipologías de fallo más recurrentes en planta:
Evolución típica de un colapso en el estator:
[Degradación Térmica / Dieléctrica] –> [Cortocircuito entre Espiras] –> [Fallo Fase-Fase] –> [Derivación a Masa]
A. Cortocircuito entre espiras (Turn-to-Turn Short)
Es el fallo más incipiente y peligroso. Ocurre cuando el esmalte aislante de dos conductores contiguos dentro de una misma bobina se degrada.
- Mecanismo de daño: genera una espira cerrada por la que circula una elevada corriente inducida (circulante), creando un «punto caliente» localizado.
- Consecuencia: si no se detecta a tiempo, el calor destruye el aislamiento adyacente y propaga la avería hacia las fases adyacentes o hacia la chapa del núcleo magnético.
B. Cortocircuito fase a fase (Phase-to-Phase Fault)
Se produce cuando el aislamiento de ranura o las aislaciones de separación en las cabezas de bobina fallan entre dos fases distintas (por ejemplo, entre U y V).
- Mecanismo de daño: suele atribuirse a picos de tensión ($dv/dt$) provocados por variadores de frecuencia (VFD) mal filtrados o a la degradación por sobrecalentamiento global.
- Impacto: genera un cortocircuito severo que dispara de inmediato las protecciones magnetotérmicas de la línea.
C. Derivación a masa / ranura (Slot Ground Fault)
Ocurre cuando el conductor de cobre entra en contacto directo con el paquete de chapas de acero silícico del estator.
- Mecanismo de daño: las causas habituales incluyen la migración de humedad, la vibración excesiva que desgasta el papel aislante de ranura (Nomex/Mylar), o la expansión térmica diferencial entre el cobre y el acero.
- Efecto: provoca el salto instantáneo de los relés de fuga a tierra o protecciones diferenciales.
D. Degradación por contaminación ambiental y agentes químicos
En sectores como la alimentación, el mecanizado o la industria química, la filtración de aceites, taladrina o condensación ablanda las resinas de impregnación. Para profundizar en estos escenarios, conviene revisar los fallos comunes en estatores detectados en laboratorio.
Factores desencadenantes: ¿Por qué falla el aislamiento?
Para aplicar un plan preventivo eficaz, es indispensable categorizar los vectores de estrés que actúan sobre las bobinas:
- Estrés térmico (sobretemperatura): el exceso de temperatura acelera la pirólisis de las resinas. Según la ley de Arrhenius, operar 10 °C por encima del límite de la clase aislante (Clase B, F o H) reduce la vida útil del bobinado a la mitad. Para comprender la construcción original de estos devanados, resulta fundamental conocer qué es el bobinado de motores eléctricos y por qué es clave en el rendimiento del equipo.
- Estrés eléctrico (dv/dt y armónicos): los conmutadores IGBT de los variadores de frecuencia generan ondas cuadradas con frentes de flanco extremadamente rápidos. Estos picos de sobretensión se reflejan en los bornes del motor, perforando el barniz aislante.
- Estrés mecánico (vibraciones y rozamiento): las fuerzas electrodinámicas en las cabezas de bobina hacen que las espiras vibren a 100 Hz o 120 Hz. Si el barnizado de impregnación pierde rigidez, las espiras rozan entre sí, desgastando el esmalte por fricción mecánica.
- Estrés ambiental: polvo conductivo, humedad relativa alta y atmósferas corrosivas destruyen las propiedades dieléctricas superficiales.
Protocolos de diagnóstico avanzado en Bobinados Castel
Un taller de ingeniería electromecánica no se limita a reemplazar conductores quemados; identifica la causa raíz para evitar la recurrencia. En Bobinados Castel, aplicamos una batería de ensayos diagnósticos de precisión:
Ensayos estáticos y dinámicos
- Ensayo de onda de choque (Surge Test): es el único método capaz de detectar cortocircuitos entre espiras antes de que se produzca la derivación a masa. Aplica impulsos de alta tensión y compara las formas de onda de resonancia entre fases.
- Resistencia de aislamiento e índice de polarización (IP / DAR): evalúa el grado de contaminación y humedad absorbida por la masa aislante aplicando tensiones continuas de hasta 5000V.
- Análisis de Descargas Parciales (PD): mide las microdescargas que ocurren dentro de las oquedades de la resina, prediciendo la rotura dieléctrica con meses de antelación.
- Análisis de Firmas de Corriente (MCSA): captura anomalías magnéticas y desequilibrios en la onda sinusoidal sin necesidad de desacoplar la máquina de la línea.
Cuando los indicadores confirman la degradación del paquete, el rebobinado de estatores de motor realizado bajo estándares VPI (Impregnación por Presión y Vacío) devuelve al motor sus curvas de par y rendimiento nominales.
Matriz comparativa: técnicas de diagnóstico de estatores
A continuación se sintetizan las distintas herramientas de comprobación, su capacidad de detección precoz y la viabilidad de aplicación en planta:
| Técnica de diagnóstico | Avería detectada | Estado de la máquina | Sensibilidad precoz |
| Megóhmetro (Hi-Pot DC) | Derivación a masa / Fuga a tierra | Parada (Desconectada) | Media – Baja (Detecta fallo ya existente) |
| Surge Test (Onda de choque) | Cortocircuito entre espiras / Fase-Fase | Parada (Taller / Campo) | Muy Alta (Detecta debilidad incipiente) |
| Termografía Infrarroja | Puntos calientes por sobrecarga / Conexiones | En Funcionamiento (Con carga) | Alta (Detecta síntoma térmico) |
| Análisis por Ultrasonidos | Efecto Corona / Arcos eléctricos internos | En Funcionamiento | Alta (En alta tensión) |
| Análisis de Vibraciones | Excentricidad / Holguras en ranura | En Funcionamiento | Alta (Sintomática mecánica) |
Saber cómo identificar fallos en motores eléctricos industriales mediante la combinación de estas herramientas permite planificar intervenciones en paradas programadas.
Medidas de prevención y mantenimiento predictivo
Para garantizar la máxima disponibilidad operativa en entornos compatibles con la Industria 4.0, la estrategia de mantenimiento debe estructurarse en tres niveles preventivos:
1. Calidad de suministro y filtrado de potencia
Instalar filtros dv/dt o inductancias de choque a la salida de los variadores de frecuencia si la distancia de cable entre el convertidor y el motor supera los 20 metros. Esto amortigua los picos de sobretensión en las primeras espiras del estator.
2. Aislamiento de alta gama en procesos de reconstrucción
Al solicitar un bobinado de motores eléctricos industriales, es fundamental exigir conductores de grado 2 con aislamiento Clase H 180°C y resinas polimerizadas en horno que aseguren el sellado hermético contra contaminantes.
3. Monitorización predictiva integrada
Integrar el seguimiento del estator dentro del plan de mantenimiento predictivo de motores eléctricos. Esto incluye complementar la revisión eléctrica con el análisis de vibraciones en motores para evitar que el roce del rotor (excentricidad) termine destruyendo físicamente la chapa del estator.
Preguntas frecuentes sobre principales averías en estatores
¿Se puede reparar un estator con un cortocircuito entre espiras sin rebobinar entero?
En motores industriales de baja tensión con bobinado vertido, no es recomendable ni técnico reparar solo una bobina aislada. El calor generado por el cortocircuito habrá cristalizado el barniz de las bobinas colindantes. La única solución garantizada es el rebobinado completo del conjunto con aislamiento nuevo de Clase H.
¿Qué diferencia hay entre un fallo de aislamiento por humedad y uno por sobretemperatura?
El fallo por humedad suele ser reversible si se detecta a tiempo: el aislamiento muestra valores bajos de megohmios pero la estructura del barniz sigue intacta, por lo que un proceso de lavado, deshumidificación en horno y re-barnizado puede recuperar la máquina. El fallo por sobretemperatura destruye la resina químicamente (carbonización), haciendo irreversible el daño y requiriendo rebobinado.
¿Por qué salta el diferencial al conectar un motor que lleva tiempo parado?
La causa más habitual es la absorción de humedad ambiental por el sistema higroscópico del aislamiento. La humedad crea un camino conductivo desde el cobre hacia la masa del estator. Antes de arrancar un motor almacenado, se debe medir el Índice de Polarización y, si es necesario, aplicar secado térmico.
Ingeniería dieléctrica al servicio de la industria
El estator es el núcleo electromagnético sobre el que se sustenta la fuerza motriz de la planta. Diagnosticar a tiempo una debilidad aislante o un cortocircuito incipiente representa la diferencia entre una reparación planificada de bajo coste y una catástrofe operacional.
