En el corazón de toda planta industrial hay un elemento discreto pero esencial: el motor eléctrico. Su fiabilidad define la productividad, el consumo energético y, en muchos casos, la seguridad de la instalación. Sin embargo, con el paso del tiempo y las condiciones de operación, los motores sufren desgaste térmico, vibraciones, contaminación o picos de tensión que deterioran el aislamiento de sus devanados.
Cuando esto ocurre, el bobinado de motores eléctricos industriales se convierte en la solución más eficiente para recuperar el rendimiento original sin necesidad de sustituir el equipo completo.
En Bobinados Castel, con más de 60 años de experiencia en la reparación y rebobinado de motores, aplicamos procesos técnicos precisos, materiales de alta calidad y protocolos de ensayo que aseguran que cada motor rebobinado mantenga o incluso mejore sus prestaciones iniciales. Pero ¿qué implica realmente este proceso? ¿Qué fases se siguen y qué importancia tiene en el mantenimiento industrial?
La función del bobinado en un motor eléctrico
La bobina del motor eléctrico es el componente responsable de generar el campo magnético que hace girar el rotor. Está compuesta por alambres de cobre esmaltado cuidadosamente enrollados en el estator, aislados y dispuestos en ranuras según un diseño específico que determina la potencia, velocidad y eficiencia del motor.
Con el paso del tiempo, el aislamiento de las bobinas puede degradarse debido al calor, la humedad, las vibraciones o las sobrecargas eléctricas. Cuando el aislamiento pierde su resistencia dieléctrica, se producen cortocircuitos entre espiras o derivaciones a tierra que provocan fallos eléctricos. En ese momento, el rebobinado no es solo una reparación, sino una reconstrucción técnica del corazón electromecánico del motor.
El bobinado de motores eléctricos industriales consiste en eliminar el devanado dañado, limpiar el núcleo, fabricar un nuevo bobinado con las mismas especificaciones o con mejoras técnicas, impregnarlo con resinas especiales y someterlo a pruebas eléctricas y mecánicas que garanticen su fiabilidad.
Diagnóstico y evaluación del motor
Todo proceso de rebobinado comienza con una evaluación precisa del estado del motor. En esta etapa, los técnicos de Bobinados Castel realizan un diagnóstico completo que incluye mediciones de resistencia de aislamiento, continuidad, prueba de impulso y análisis de vibraciones.
Estos ensayos permiten determinar si el daño se limita al bobinado o si existen otros problemas asociados, como fallos en el rotor, holguras en rodamientos o deformaciones en el núcleo. La decisión de rebobinar se toma cuando el estator y las partes mecánicas están en condiciones de recuperar el rendimiento original sin comprometer la eficiencia energética ni la seguridad.
Esta fase también incluye la documentación de datos eléctricos y geométricos del devanado original: número de polos, espiras por bobina, paso de bobina, conexión (estrella o triángulo), tipo de aislamiento, clase térmica y sección del conductor. Cada dato se registra con precisión porque será la base sobre la que se reconstruirá el nuevo bobinado.
Extracción y limpieza del devanado antiguo
Una vez verificada la viabilidad técnica, se procede a la retirada del devanado dañado. En esta fase se emplea un proceso de decapado térmico controlado, mediante hornos especiales que eliminan el barniz y el cobre sin afectar las laminaciones del núcleo.
Tras el decapado, se limpia cuidadosamente el estator y se inspeccionan las ranuras. Cualquier resto de barniz carbonizado o partícula metálica se elimina para evitar futuros cortocircuitos. Se revisa la integridad del acero eléctrico, ya que un núcleo dañado puede generar pérdidas adicionales y sobrecalentamiento.
En Bobinados Castel, antes de continuar con el nuevo bobinado, se realiza una prueba de pérdidas en el núcleo para garantizar que el material magnético conserva su permeabilidad y que las chapas no presentan cortocircuitos internos. Solo con esta verificación el motor está listo para recibir su nuevo devanado.

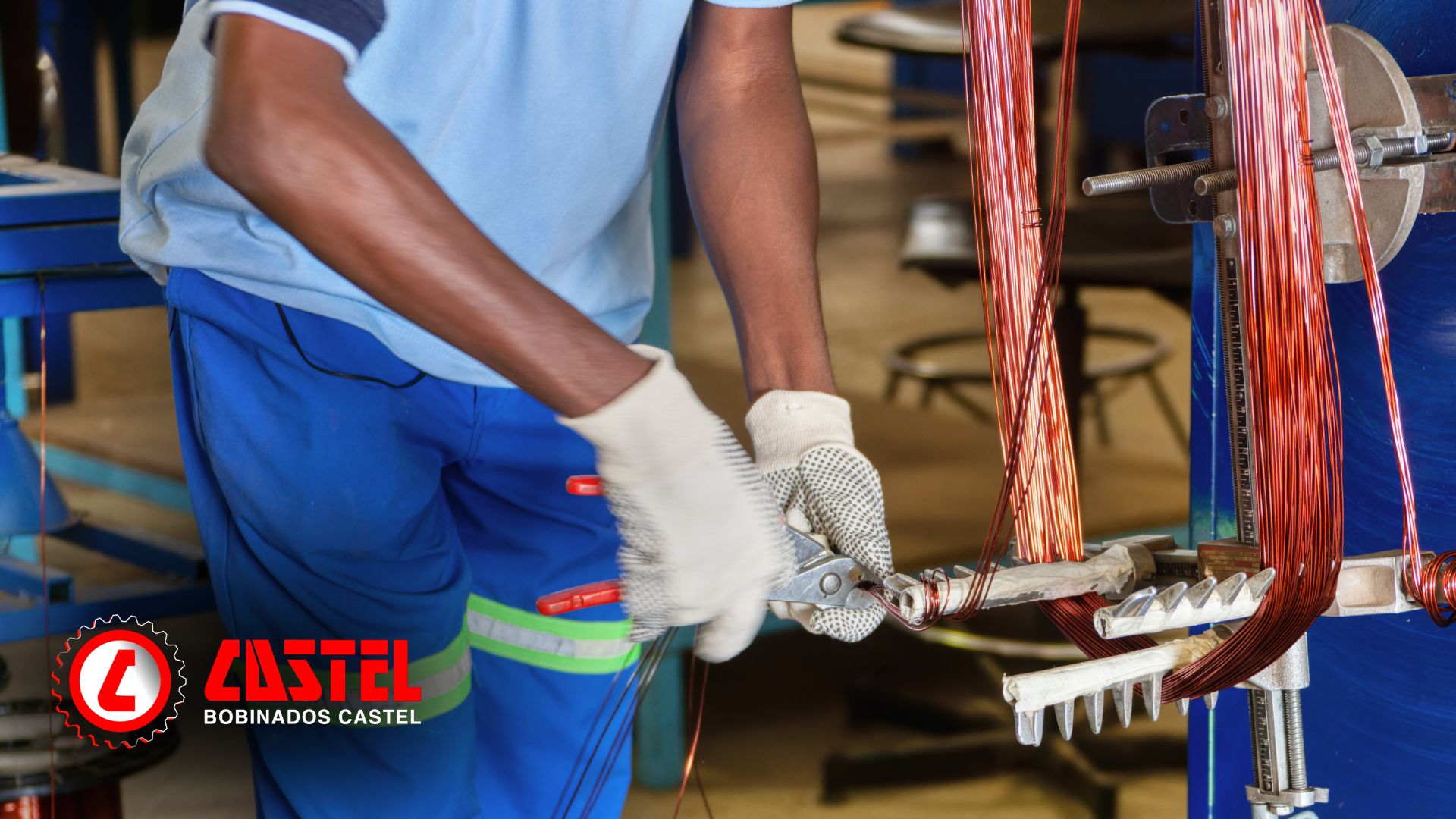

Fabricación del nuevo bobinado
Con los datos originales registrados, comienza la fabricación del nuevo bobinado. Se selecciona cobre esmaltado de clase térmica F o H, según el tipo de aplicación industrial. Las bobinas se conforman con precisión, respetando la geometría de las ranuras y los radios de curvatura, lo que garantiza un ajuste perfecto en el estator.
El diseño del bobinado ya sea de motores asíncronos trifásicos o monofásicos se calcula para asegurar el equilibrio de fases, el par nominal y el rendimiento previsto. En muchos casos, los ingenieros de Bobinados Castel aprovechan el proceso de rebobinado para optimizar el factor de llenado y mejorar el flujo magnético, reduciendo pérdidas y aumentando la eficiencia.
Una vez preparadas las bobinas, se procede a su inserción manual o asistida. Cada capa se protege con aislantes de ranura de alta resistencia dieléctrica y térmica, asegurando que las bobinas no sufran movimientos ni vibraciones durante el funcionamiento. Las conexiones entre fases se sueldan y aíslan cuidadosamente con cintas de fibra de vidrio y resinas epoxi para garantizar la máxima durabilidad.
Impregnación y curado
La impregnación es una de las etapas más importantes del proceso, porque es la responsable de sellar el bobinado, fijar las espiras y reforzar el aislamiento para garantizar su resistencia térmica y eléctrica. En Bobinados Castel se trabaja con sistemas de impregnación adaptados a cada tipo de motor y a las necesidades del cliente, aplicando barnices aislantes de alta calidad que aseguran una correcta penetración entre las espiras y una adhesión uniforme en todo el devanado.
Una vez aplicado el barniz, el estator se somete a un proceso de curado térmico en horno, donde la resina endurece y consolida el conjunto. Este tratamiento proporciona mayor rigidez mecánica, mejora la disipación térmica y protege al bobinado frente a vibraciones, humedad y agentes contaminantes.
El resultado es un devanado compacto, estable y preparado para trabajar en condiciones industriales exigentes, manteniendo la fiabilidad y prolongando la vida útil del motor.
Montaje, pruebas y control de calidad
Una vez curado el bobinado, el motor se ensambla con todos sus componentes nuevos o revisados: rodamientos, juntas, ventiladores y terminales. A continuación, se ejecuta una serie de pruebas eléctricas y mecánicas para garantizar la calidad final:
- Prueba de aislamiento: mide la resistencia dieléctrica del bobinado.
- Prueba de impulso (surge test): detecta posibles cortocircuitos entre espiras.
- Ensayo en vacío: evalúa el consumo de corriente, la temperatura y el nivel de vibración.
- Equilibrado dinámico: asegura que el rotor gira sin vibraciones excesivas, alargando la vida útil de los rodamientos.
Solo cuando todos los parámetros cumplen las especificaciones de fábrica, el motor se considera apto para volver al servicio. En esta fase se elaboran informes técnicos con todos los valores medidos, lo que aporta trazabilidad y confianza al cliente industrial.
Ventajas técnicas y económicas del rebobinado
Optar por el bobinado de motores eléctricos industriales frente a la compra de un motor nuevo ofrece varias ventajas. La primera, sin duda, es el ahorro económico, especialmente en motores de gran tamaño o de diseño especial, donde el coste de reposición puede ser significativamente mayor.
La segunda es la reducción del tiempo de parada. Mientras un motor nuevo puede tardar semanas en llegar, un rebobinado profesional puede completarse en días, permitiendo que la planta reanude la producción sin pérdidas prolongadas.
Además, el rebobinado permite mejorar el aislamiento original, aplicar materiales más modernos y preparar el motor para trabajar con variadores de frecuencia, aumentando su fiabilidad frente a picos de tensión y armónicos.
Desde el punto de vista ambiental, el rebobinado también contribuye a la sostenibilidad industrial, al reducir el consumo de materias primas y minimizar los residuos metálicos. Reutilizar el núcleo y la carcasa del motor es una práctica alineada con los principios de economía circular y mantenimiento responsable.
Control de calidad y garantía técnica
En Bobinados Castel, cada motor que pasa por nuestro taller es sometido a un proceso de verificación integral, documentado y trazable. Nuestros técnicos combinan la experiencia artesanal con herramientas de diagnóstico avanzadas para asegurar que cada bobinado cumpla con los estándares eléctricos y mecánicos más exigentes.
Utilizamos materiales certificados, sistemas de impregnación de última generación y bancos de prueba que simulan las condiciones reales de trabajo. Este enfoque permite garantizar un resultado óptimo en términos de rendimiento, eficiencia energética y fiabilidad.
Además, los motores rebobinados se entregan con un informe técnico completo que detalla las pruebas realizadas, los materiales empleados y las recomendaciones de mantenimiento preventivo, lo que facilita su integración en los planes predictivos del cliente.
El rebobinado dentro de la estrategia de mantenimiento industrial
El bobinado de motores eléctricos industriales no es una acción aislada: forma parte de una estrategia más amplia de mantenimiento. Integrar esta práctica dentro de los programas preventivos y predictivos permite detectar fallos incipientes y actuar antes de que se produzca una avería grave.
En Bobinados Castel, nuestros clientes industriales confían en nosotros no solo para reparar, sino para asesorar y acompañar en la gestión técnica de sus activos. Analizamos vibraciones, temperaturas y consumos eléctricos para determinar el momento óptimo de intervención y evitar paradas imprevistas.
Este enfoque de mantenimiento basado en condición no solo mejora la fiabilidad de los motores, sino que también reduce el coste operativo total, optimiza la planificación de recursos y prolonga la vida útil de los equipos.
Cuándo rebobinar y cuándo sustituir
No todos los motores deben rebobinarse. La decisión depende de la potencia, la criticidad y el estado del núcleo magnético. Cuando el daño se limita al devanado y las partes mecánicas están en buen estado, el rebobinado es la mejor opción.
Sin embargo, si el núcleo presenta pérdidas elevadas o el diseño es obsoleto, puede resultar más rentable sustituirlo por un motor nuevo de alta eficiencia IE3 o IE4. En estos casos, Bobinados Castel asesora a sus clientes en la elección del modelo adecuado, equilibrando la inversión inicial con el ahorro energético y el retorno a largo plazo.
La clave está en la evaluación técnica rigurosa, no en la intuición. Un diagnóstico preciso permite tomar decisiones basadas en datos y garantizar que cada euro invertido en mantenimiento se traduzca en fiabilidad operativa.
Una inversión en fiabilidad y eficiencia a largo plazo
El bobinado de motores eléctricos industriales es mucho más que un proceso de reparación; es una disciplina técnica que combina conocimiento, precisión y experiencia. Requiere comprender el funcionamiento electromagnético del motor, respetar sus parámetros originales y aplicar tecnologías modernas para garantizar la máxima eficiencia.
En Bobinados Castel, entendemos que cada motor tiene una historia y una función específica dentro de la planta. Por eso tratamos cada proyecto con la misma meticulosidad con la que se diseña una máquina nueva. Nuestro compromiso es que cada motor rebobinado vuelva a funcionar como el primer día, con la fiabilidad que exigen las industrias más exigentes.
Porque en la industria, detener un motor no es solo parar una máquina: es detener una cadena de valor. Y devolverle la vida con un rebobinado de calidad es, en esencia, devolverle el pulso a toda la producción.
